Sondagem rotativa equipamentos

Para a elaboração de projetos de fundações é necessário um conhecimento técnico em geotecnia. Sendo primordial o conhecimento do solo ao qual será construída uma edificação e proceder à identificação e à classificação das diversas camadas do subsolo a ser analisado, assim como suas propriedades geotécnicas e engenharia.

A sondagem à percussão (SPT) é o método de investigação de solos mais utilizado no Brasil em que a perfuração é obtida através do golpeamento do fundo do furo por peças de aço cortantes.

Realizando uma sondagem pretende-se conhecer o tipo de solo atravessado por retirada de amostras a cada metro de perfuração e a obtenção da resistência (N_SPT) oferecida pelo solo à cravação do amostrador padrão, medir a profundidade do nível d’água, se existente, além de possibilitar a execução de vários ensaiosin locoaproveitando-se a perfuração.

DenominadoStandard Penetration Test(SPT) o ensaio de penetração padrão, é um ensaio executado durante uma sondagem à percussão, com o propósito de se obterem índices de resistência à penetração citados anteriormente. Originário da América do Norte, tal método é padronizado internacionalmente desde 1988, sendo normatizado pela ABNT (Associação

Brasileira de Normas Técnicas) através da norma NBR 6484.

Quando o assunto se trata de maciço rochoso, rocha alterada ou mesmo solo residual jovem (Saprolito), a sondagem rotativa é utilizada para investigação geotécnica. Esse método podeindicar o tipo de rocha, grau de alteração, grau de fraturamento, coerência, xistosidade, porcentagem de recuperação,além do índice de qualidade da rocha (RQD).

O equipamento utilizado é motorizado e seu movimento de avanço consiste na rotação de uma coroa cortante com o auxílio de pressão para realização do furo. Utiliza-se de circulação de água que é acoplada à sonda para refrigeração da coroa e retirada de detritos e pós de rocha de dentro da sondagem.

Após a execução da sondagem SPT ou Sondagem

Rotativo ou Sondagem Mista, o Engenheiro Geotécnico é capaz de dimensionar as fundações de uma edificação e para comprovar o desempenho das fundações, o mesmo pode solicitar ensaios de capacidade de carga de fundações aos quais são quantificados pela NBR 6122/2019. Os ensaios podem ser estáticos (PCE – Prova de

Carga Estática) ou dinâmicos (PDA ou ECD – Ensaio de Carregamento Dinâmico), descritos abaixo:

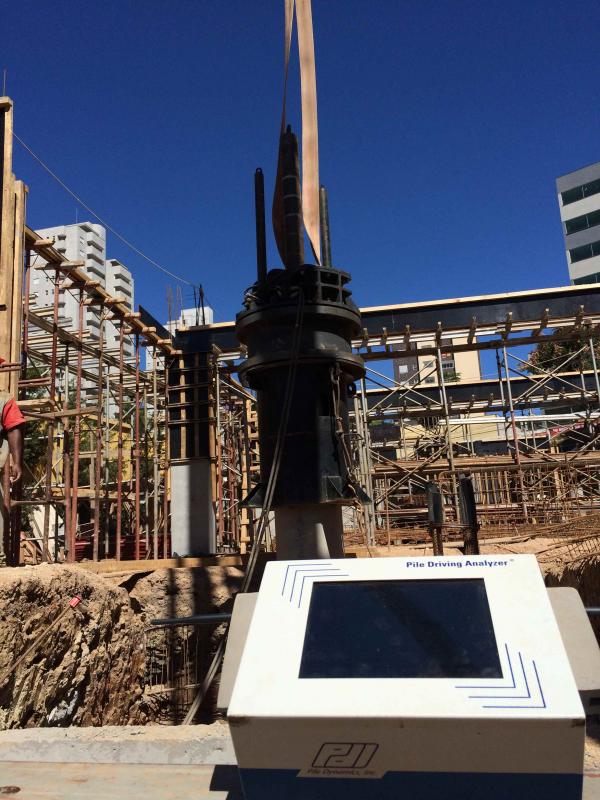

O ensaio de carregamento dinâmico (PDA ou ECD) em estacas avalia a capacidade de carga em estacas. Este ensaio é rápido e do tipo não destrutivo.

O equipamento adquire dados de deformação do elemento de fundação e aceleração da onda através de sensores instalados nas estacas e processam tais sinais após o impacto dinâmico realizado por um martelo (queda-livre ou hidráulico).

O ensaio de carregamento dinâmico em estacas é efetuado utilizando-se de um conjunto de equipamentos (sensores e computadores) para aquisição e tratamento dos sinais colhidos em campo e analisados posteriormente por engenheiro especializado, tendo como resultado final a avalição da capacidade de carga do elemento de fundação.

Este tipo de ensaio utiliza-se da Teoria de Propagação de Ondas, para calcular dados como:

• Resistência Mobilizada do Solo (Método Case)
• Tensões máximas na estaca (Compressão e Tração)
• Integridade da estaca
• Desempenho do sistema de impacto

NORMAS DE REFERÊNCIA:

• ABNT NBR 13.208/2007

Já a prova de carga estática (PCE) consiste, basicamente, em aplicar esforços estáticos à estaca e registrar os deslocamentos correspondentes. Os esforços podem ser axiais, de tração ou de compressão, ou transversais. É a técnica mais tradicional de ensaio para a determinação da capacidade de carga em estacas.

O procedimento deve ser realizado conforme prescreve a norma “NBR: 16.903/2020

• Solo Prova de carga estática em fundação profunda”. Nesse tipo de prova o

elemento de fundação é solicitado com cargas em verdadeira grandeza, aplicadas geralmente por um cilindro hidráulico que reage contra um sistema constituído de vigas metálicas e estacas e/ou tirantes de reação.

A análise dos dados obtidos em campo traz informações importantes, tais como:

• Curva carga x deslocamento
• Capacidade de carga das estacas;
• Recalque associado à carga aplicada;
• Coeficiente de segurança do estaqueamento.

É importante que a montagem desta estrutura assegure a aplicação da carga na direção e sentido desejados.Otempode ensaio varia principalmente devido ao critério do projetista conforme a norma, podendo serlento, misto ou rápido.

Monitoram-se durante o ensaio de carregamento, as medições dedeslocamento da estacaao longo do tempo devido aoacréscimo de carga aplicadanos diferentes estágios.

Atualmente são utilizadosdois tipos de sensores para o monitoramento:

Células de carga: mede a carga exercida pelo macaco hidráulico queé instalado entre o macaco hidráulico e à estaca.Pode ser usado uma ou mais células, dependendo do carregamento máximo desejado.

Sensores de deslocamento: mede o deslocamento durante a aplicação da carga. Sãosimetricamente posicionados em quatro pontos do bloco no topo da estaca e são fixados entre este bloco e as vigas de referência.

Estes sensores têm substituído, respectivamente, osantigos manômetros e relógios comparadores, devido à precisão dos equipamentos, bem como da possibilidade devisualização em tempo reale doarmazenamento dos dados de medição, quando utilizados em conjunto com um sistema de medição.
