Estaca fundação profunda

P.D.A. – PILE DRIVING ANALYSER

O ensaio de carregamento dinâmico (PDA ou ECD) avalia a capacidade de carga em estacas moldadas in loco e pré-fabricadas (concreto ou aço). Este ensaio é rápido e do tipo não destrutivo.

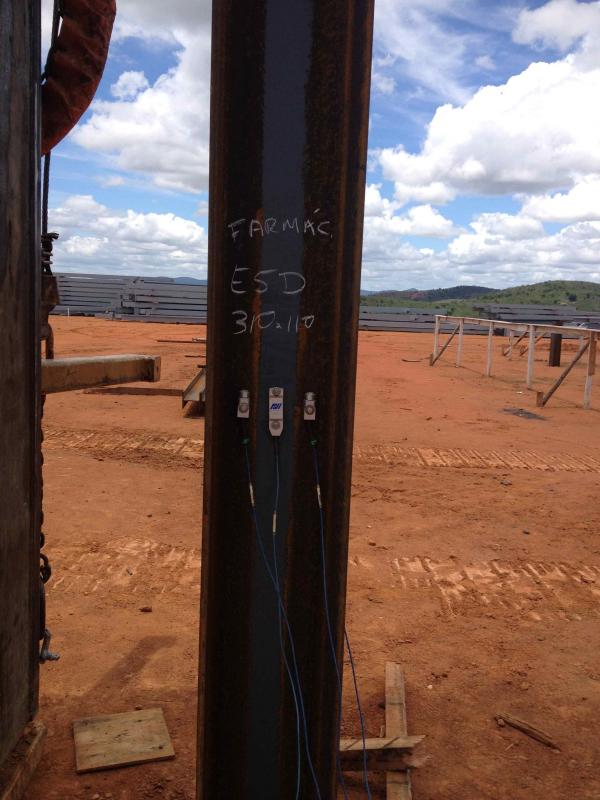

O equipamento adquire dados de deformação do elemento de fundação e aceleração da onda através de sensores instalados nas estacas e processam tais sinais após o impacto dinâmico realizado por um martelo (queda-livre ou hidráulico).

O ensaio de carregamento dinâmico em estacas é efetuado utilizando-se de um conjunto de equipamentos (sensores e computadores) para aquisição e tratamento dos sinais colhidos em campo e analisados posteriormente por engenheiro especializado, tendo como resultado final a avalição da capacidade de carga do elemento de fundação.

Este tipo de ensaio utiliza-se da

Teoria de Propagação de Ondas, para calcular dados como:

• Resistência Mobilizada do Solo

(Método Case)

• Tensões máximas na estaca

(Compressão e Tração)

• Integridade da estaca
• Desempenho do sistema de impacto

NORMAS DE REFERÊNCIA:

• ABNT NBR 13.208/2007

P.I.T. – PILE INTEGRITY TESTER

Ensaio de integridade física de estacas, também conhecido como “Ensaio pelo Método Sônico” ou “Pulse

Echo”. Pode ser usado em estacas moldadas in loco (Hélice Contínua / Estacões) ou cravadas (pré-moldadas), tendo como resultado:

• Verificação do comprimento

efetivo.

• Existência de possíveis danos

estruturais (seccionamento / estrangulamento / quebra / alargamento).

• Variações nos materiais que

constituem as estacas.

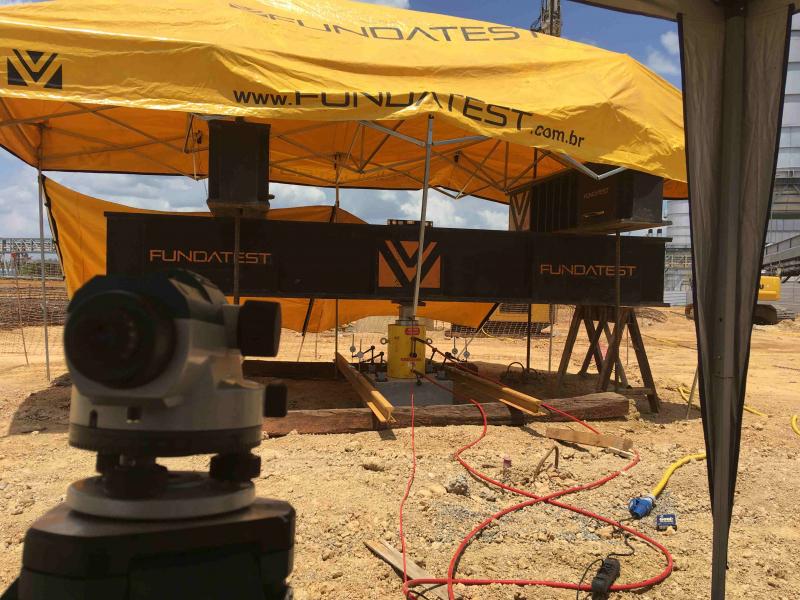

A prova de carga estática consiste, basicamente, em aplicar esforços estáticos à estaca e registrar os deslocamentos correspondentes. Os esforços podem ser axiais, de tração ou de compressão, ou transversais. É a técnica mais tradicional de ensaio para a determinação da capacidade de carga em estacas ou tubulões.

O procedimento deve ser realizado conforme prescreve a norma “NBR: 16.903/20 – Solo - Prova de carga estática em fundação profunda”. Nesse tipo de prova o elemento de fundação é solicitado com cargas em verdadeira grandeza, aplicadas geralmente por um cilindro hidráulico que reage contra um sistema constituído de vigas metálicas e estacas e/ou tirantes de reação.
