A estaca Hélice

ContínuaMonitorada” é uma estaca escavada de concreto moldadain loco, executada pela introdução no terreno de um trado helicoidal contínuo por rotação. No eixo longitudinal do trado é feita a injeção de concreto ao mesmo tempo de sua retirada, e a armadura é colocada sempre após o procedimento de injeção de concreto. Tanto na fase de perfuração quanto na de concretagem é feito o monitoramento de forma eletrônica por sensores instalados no equipamento de perfuratriz e pode ser acompanhada, via internet, para os computadores da Empresa.

Desenvolvida nos Estados Unidos da América, Europa e Japão desde a década de 80, a primeira perfuratriz Brasileira foi desenvolvida em 1987, e a partir da metade da década de 90, o mercado brasileiro foi invadido por máquinas importadas e nos anos 2000 por máquinas nacionais.

O ensaio de carregamento dinâmico (PDA ou ECD) em estacas Hélice

Contínua avalia a capacidade de carga em estacas. Este ensaio é rápido e do tipo não destrutivo.

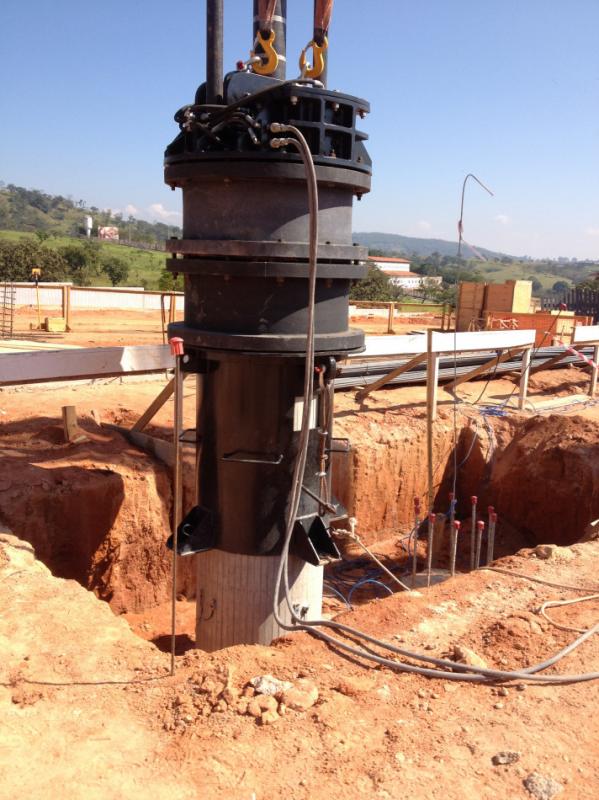

O equipamento adquire dados de deformação do elemento de fundação e aceleração da onda através de sensores instalados nas estacas e processam tais sinais após o impacto dinâmico realizado por um martelo (queda-livre ou hidráulico).

O ensaio de carregamento dinâmico em estacas é efetuado utilizando-se de um conjunto de equipamentos (sensores e computadores) para aquisição e tratamento dos sinais colhidos em campo e analisados posteriormente por engenheiro especializado, tendo como resultado final a avalição da capacidade de carga do elemento de fundação.

Este tipo de ensaio utiliza-se da Teoria de Propagação de Ondas, para calcular dados como:

• Resistência Mobilizada do Solo (Método Case)
• Tensões máximas na estaca (Compressão e Tração)
• Integridade da estaca
• Desempenho do sistema de impacto

NORMAS DE REFERÊNCIA:

• ABNT NBR 13.208/2007

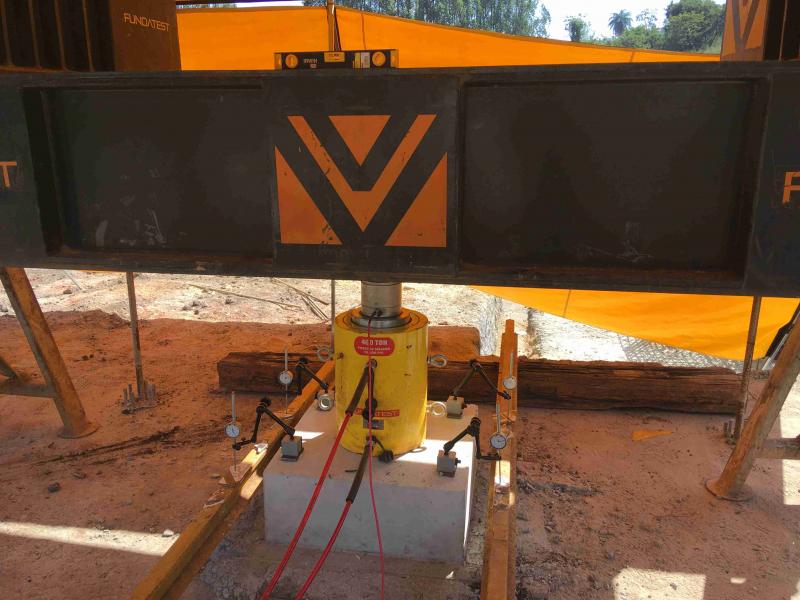

Já a prova de carga estática (PCE) consiste, basicamente, em aplicar esforços estáticos à estaca e registrar os deslocamentos correspondentes. Os esforços podem ser axiais, de tração ou de compressão, ou transversais. É a técnica mais tradicional de ensaio para a determinação da capacidade de carga em estacas.

O procedimento deve ser realizado conforme prescreve a norma “NBR: 16.903/2020

• Solo Prova de carga estática em fundação profunda”. Nesse tipo de prova o

elemento de fundação é solicitado com cargas em verdadeira grandeza, aplicadas geralmente por um cilindro hidráulico que reage contra um sistema constituído de vigas metálicas e estacas e/ou tirantes de reação.

A análise dos dados obtidos em campo traz informações importantes, tais como:

• Curva carga x deslocamento
• Capacidade de carga das estacas;
• Recalque associado à carga aplicada;
• Coeficiente de segurança do estaqueamento.

É importante que a montagem desta estrutura assegure a aplicação da carga na direção e sentido desejados.Otempode ensaio varia principalmente devido ao critério do projetista conforme a norma, podendo serlento, misto ou rápido.

Monitoram-se durante o ensaio de carregamento, as medições dedeslocamento da estacaao longo do tempo devido aoacréscimo de carga aplicadanos diferentes estágios.

Atualmente são utilizadosdois tipos de sensores para o monitoramento:

Células de carga: mede a carga exercida pelo macaco hidráulico queé instalado entre o macaco hidráulico e à estaca.Pode ser usado uma ou mais células, dependendo do carregamento máximo desejado.

Sensores de deslocamento: mede o deslocamento durante a aplicação da carga. Sãosimetricamente posicionados em quatro pontos do bloco no topo da estaca e são fixados entre este bloco e as vigas de referência.

Estes sensores têm substituído, respectivamente, osantigos manômetros e relógios comparadores, devido à precisão dos equipamentos, bem como da possibilidade devisualização em tempo reale doarmazenamento dos dados de medição, quando utilizados em conjunto com um sistema de medição.
