VEJA ABAIXO ALGUNS DETALHES SOBRE PIT E PDA
Tratando-se de pit e pda, podemos dizer que serve para verificar a capacidade e estabilidade dos solos ou analisar o suporte de cargas no solo. Descrevendo brevemente, é feito por empresas e profissionais competentes no assunto para os melhores resultados. Assim mesmo, frequentemente podendo ser encontrado por carregamento dinâmico, pode ser reconhecido por seus diferenciais que contemplam, garantir um suporte de cargas de alta qualidade e segurança e obter resultados precisos e seguros ao local, padrões que compõem sua marca registrada tornando seu uso indispensável na atualidade.
CONHEÇA ALGUNS DIFERENCIAIS DE PIT E PDA
Pit e pda com tudo que há de melhor você encontra na Fundatest. Veja alguns destaques:
- profissionais treinados
- materiais de alta qualidade
- praticidade
- segurança
- análises eficazes
OUTRAS INFORMAÇÕES SOBRE A FUNDATEST
Aqui na Fundatest você tem o que há de melhor no mercado de engenharia civil. Você pode achar variedades no portfólio como pit e pda com praticidade. Se não bastasse tudo isso, ainda oferece produtos e serviços à pronta entrega. Por ser líder no mercado e idônea no segmento, características possíveis pela empresa ter equipamentos calibrados e sistema de de impacto próprio o que, somado a um time com engenheiros formados e atendimento personalizado pós venda, comprova sua essência de trazer o melhor para seus clientes.
Ensaio PIT e PDA
O ensaio de carregamento dinâmico (PDA ou ECD) em estacas avalia a capacidade de carga em estacas. Este ensaio é rápido e do tipo não destrutivo.
O equipamento adquire dados de deformação do elemento de fundação e aceleração da onda através de sensores instalados nas estacas e processam tais sinais após o impacto dinâmico realizado por um martelo (queda-livre ou hidráulico).
O ensaio de carregamento dinâmico em estacas é efetuado utilizando-se de um conjunto de equipamentos (sensores e computadores) para aquisição e tratamento dos sinais colhidos em campo e analisados posteriormente por engenheiro especializado, tendo como resultado final a avalição da capacidade de carga do elemento de fundação.
Este tipo de ensaio utiliza-se da Teoria de Propagação de Ondas, para calcular dados como:
- Resistência Mobilizada do Solo (Método Case)
- Tensões máximas na estaca (Compressão e Tração)

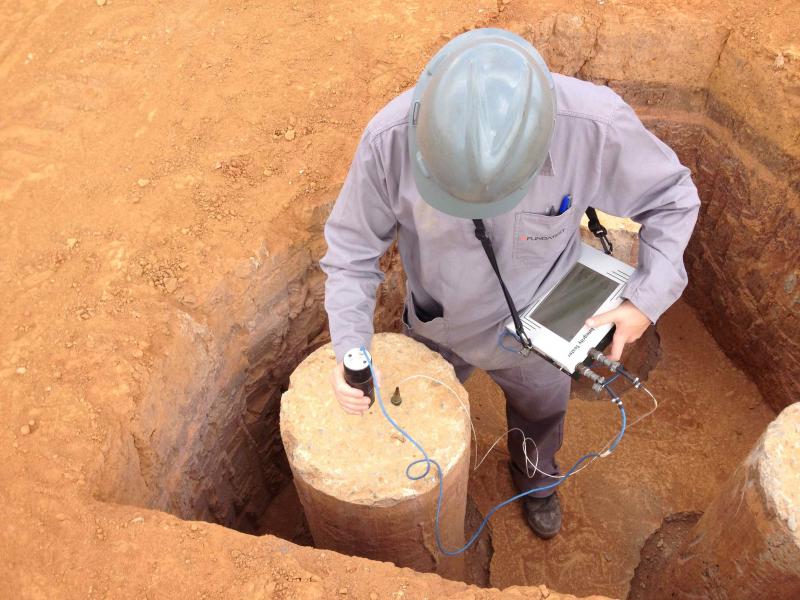

- Integridade da estaca
- Desempenho do sistema de impacto
NORMAS DE REFERÊNCIA:
- ABNT NBR 13.208/2007
Já a prova de carga estática (PCE) consiste, basicamente, em aplicar esforços estáticos à estaca e registrar os deslocamentos correspondentes. Os esforços podem ser axiais, de tração ou de compressão, ou transversais. É a técnica mais tradicional de ensaio para a determinação da capacidade de carga em estacas.
O procedimento deve ser realizado conforme prescreve a norma “NBR: 16.903/2020
- Solo Prova de carga estática em fundação profunda”. Nesse tipo de prova o
elemento de fundação é solicitado com cargas em verdadeira grandeza, aplicadas geralmente por um cilindro hidráulico que reage contra um sistema constituído de vigas metálicas e estacas e/ou tirantes de reação.
A análise dos dados obtidos em campo traz informações importantes, tais como:
- Curva carga x deslocamento
- Capacidade de carga das estacas;
- Recalque associado à carga aplicada;
- Coeficiente de segurança do estaqueamento.
É importante que a montagem desta estrutura assegure a aplicação da carga na direção e sentido desejados.Otempode ensaio varia principalmente devido ao critério do projetista conforme a norma, podendo serlento, misto ou rápido.
Monitoram-se durante o ensaio de carregamento, as medições dedeslocamento da estacaao longo do tempo devido aoacréscimo de carga aplicadanos diferentes estágios.
Atualmente são utilizadosdois tipos de sensores para o monitoramento:
Células de carga: mede a carga exercida pelo macaco hidráulico queé instalado entre o macaco hidráulico e à estaca.Pode ser usado uma ou mais células, dependendo do carregamento máximo desejado.
Sensores de deslocamento: mede o deslocamento durante a aplicação da carga. Sãosimetricamente posicionados em quatro pontos do bloco no topo da estaca e são fixados entre este bloco e as vigas de referência.
Estes sensores têm substituído, respectivamente, osantigos manômetros e relógios comparadores, devido à precisão dos equipamentos, bem como da possibilidade devisualização em tempo reale doarmazenamento dos dados de medição, quando utilizados em conjunto com um sistema de medição.
