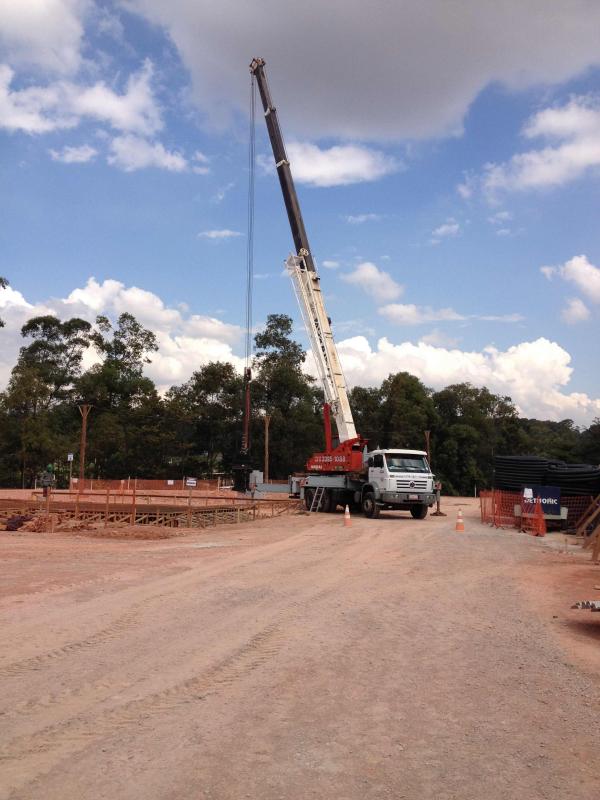

Prova de carga dinamica em ponte

As estacas pré-moldadas são enquadradas na categoria dasestacas de deslocamento, ao qual são caracterizadas por sua introdução no terreno através de processo de cravação e que não promova a retirada de solo.

São constituídas por um único elemento estrutural, geralmente por madeira, aço, concreto armado ou protendido ou pela associação de dois desses elementos (e não mais do que dois), denominada “estaca mista”.De todos os materiais de construção, o concreto é um dos que melhor se adapta à fabricação de estacas denominadas “Pré-moldadas de concreto” devido ao excelente controle da qualidade que se pode exercer tanto na fabricação quanto na sua utilização como elemento de fundação.

Utiliza-se das técnicas de percussão, prensagem ou vibração para a inserção das estacas no solo. O equipamento escolhido deve ser de acordo com o tipo de solo, dimensão das cargas a serem absorvidas pelo elemento de fundação, obras vizinhas, características do projeto e peculiaridades do local. O processo mais utilizado é por meio de percussão, utilizando-se para de pilões de queda-livre ou automáticos (hidráulicos).

O ensaio de carregamento dinâmico (PDA ou ECD) em estacas pré-moldadas de concreto avalia a capacidade de carga em estacas. Este ensaio é rápido e do tipo não destrutivo.

O equipamento adquire dados de deformação do elemento de fundação e aceleração da onda através de sensores instalados nas estacas e processam tais sinais após o impacto dinâmico realizado por um martelo (queda-livre ou hidráulico).

O ensaio de carregamento dinâmico em estacas é efetuado utilizando-se de um conjunto de equipamentos (sensores e computadores) para aquisição e tratamento dos sinais colhidos em campo e analisados posteriormente por engenheiro especializado, tendo como resultado final a avalição da capacidade de carga do elemento de fundação.

Este tipo de ensaio utiliza-se da Teoria de Propagação de Ondas, para calcular dados como:

• Resistência Mobilizada do Solo (Método Case)
• Tensões máximas na estaca (Compressão e Tração)
• Integridade da estaca
• Desempenho do sistema de impacto

NORMAS DE REFERÊNCIA:

• ABNT NBR 13.208/2007

Já a prova de carga estática (PCE) consiste, basicamente, em aplicar esforços estáticos à estaca e registrar os deslocamentos correspondentes. Os esforços podem ser axiais, de tração ou de compressão, ou transversais. É a técnica mais tradicional de ensaio para a determinação da capacidade de carga em estacas.

O procedimento deve ser realizado conforme prescreve a norma “NBR: 16.903/2020

• Solo Prova de carga estática em fundação profunda”. Nesse tipo de prova o

elemento de fundação é solicitado com cargas em verdadeira grandeza, aplicadas geralmente por um cilindro hidráulico que reage contra um sistema constituído de vigas metálicas e estacas e/ou tirantes de reação.

A análise dos dados obtidos em campo traz informações importantes, tais como:

• Curva carga x deslocamento
• Capacidade de carga das estacas;
• Recalque associado à carga aplicada;
• Coeficiente de segurança do estaqueamento.

É importante que a montagem desta estrutura assegure a aplicação da carga na direção e sentido desejados.Otempode ensaio varia principalmente devido ao critério do projetista conforme a norma, podendo serlento, misto ou rápido.

Monitoram-se durante o ensaio de carregamento, as medições dedeslocamento da estacaao longo do tempo devido aoacréscimo de carga aplicadanos diferentes estágios.

Atualmente são utilizadosdois tipos de sensores para o monitoramento:

Células de carga: mede a carga exercida pelo macaco hidráulico queé instalado entre o macaco hidráulico e à estaca.Pode ser usado uma ou mais células, dependendo do carregamento máximo desejado.

Sensores de deslocamento: mede o deslocamento durante a aplicação da carga. Sãosimetricamente posicionados em quatro pontos do bloco no topo da estaca e são fixados entre este bloco e as vigas de referência.

Estes sensores têm substituído, respectivamente, osantigos manômetros e relógios comparadores, devido à precisão dos equipamentos, bem como da possibilidade devisualização em tempo reale doarmazenamento dos dados de medição, quando utilizados em conjunto com um sistema de medição.
